油浸式試驗變壓器的結構特性

返回打印來源：儀天成電力時間：2024/05/11 閱讀：次

在很多時候，對于電力系統、工礦企業、科研部門等，都需要涉及到對各種高壓電氣設備、電器元件、絕緣材料進行工頻高壓下的絕緣強度試驗如今用的比較廣泛的有油浸式試驗變壓器、空氣式試驗變壓器、干式試驗變壓器、串聯諧振等等，對于油浸式試驗變壓器，其結構特性是怎樣的呢？今天主要給大家介紹一下這個方面。

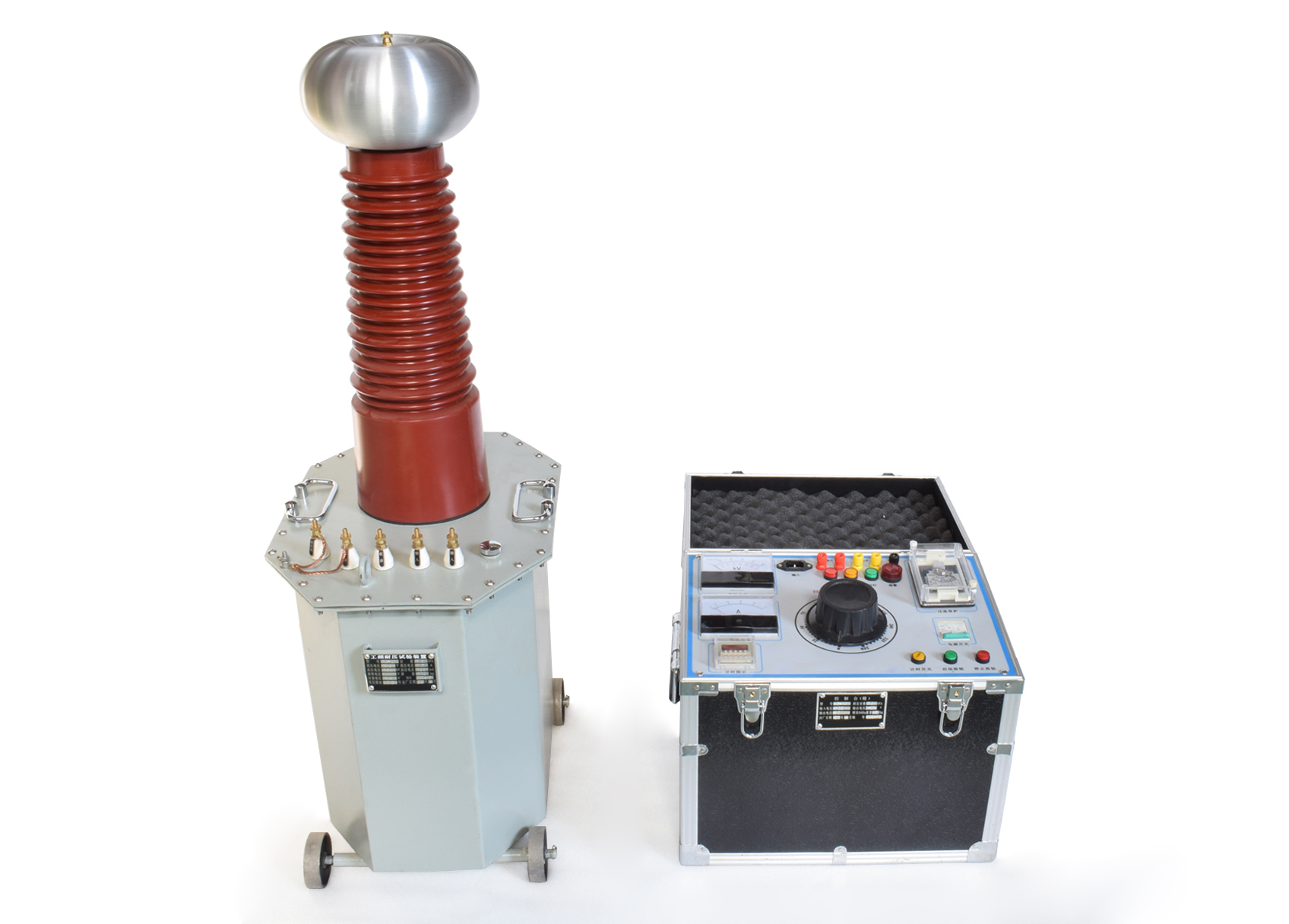

油浸式試驗變壓器是一種用于高壓試驗的變壓器，其主要結構特性如下：
1. 高壓側繞組：油浸式試驗變壓器的高壓側繞組是由多層繞組組成的，以提高繞組的耐壓能力和散熱效果。絕緣油具有良好的冷卻和滅弧功能，在高壓側繞組中起到保護作用。
2. 低壓側繞組：油浸式試驗變壓器的低壓側繞組通常是一個單層繞組，用于提供試驗所需的低壓電源。
3. 絕緣油：油浸式試驗變壓器的絕緣油是一種特殊的絕緣介質，具有良好的絕緣性能和散熱效果。絕緣油在變壓器內部起到冷卻和滅弧的作用，保護繞組和其他部件不會受到損壞。
4. 油箱：油浸式試驗變壓器的油箱是一個密封的容器，用于容納絕緣油和繞組。油箱的設計和制造需要符合相關的安全標準，如GB10945-2003電力變壓器和GB/T6451-2008三相油浸式電力變壓器性能參數及要求。
5. 散熱器：油浸式試驗變壓器的散熱器是一個散熱裝置，用于將變壓器內部的熱量散發到空氣中。散熱器的設計和制造需要考慮到變壓器的運行環境和散熱需求。
6. 保護裝置：油浸式試驗變壓器通常配備有保護裝置，如過流保護、過壓保護、溫度保護等，以確保變壓器的安全運行。
7. 控制系統：油浸式試驗變壓器通常配備有控制系統，用于控制變壓器的運行參數和保護裝置的動作?？刂葡到y的設計和制造需要考慮到變壓器的運行需求和操作人員的安全。

油浸式高壓耐壓裝置廣泛應用于電力系統、實驗室和工業設備等領域，其結構特性和運行原理保證了設備在突發情況下的安全運行。

湖北儀天成電力設備有限公司
2024年5月11日
