介質損耗參數測試儀的主要結構和工作原理

返回打印來源：儀天成電力時間：2018/08/17 閱讀：次

介質損耗參數測試儀主要用來測試高壓電器設備絕緣的整體受潮劣化變質，以及局部缺陷等，在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用，具有較大的實用價值，但是電力工作者在實際使用介質算好參數測試儀之前，需要先熟悉設備的主要硬件組成和工作原理，這樣在實際的使用過程中，才會更加得心應手，因此儀天成電力在本文就以YTC309全自動抗干擾介損測試儀為例，來給大家簡單講解介質損耗參數測試儀的主要結構和工作原理。

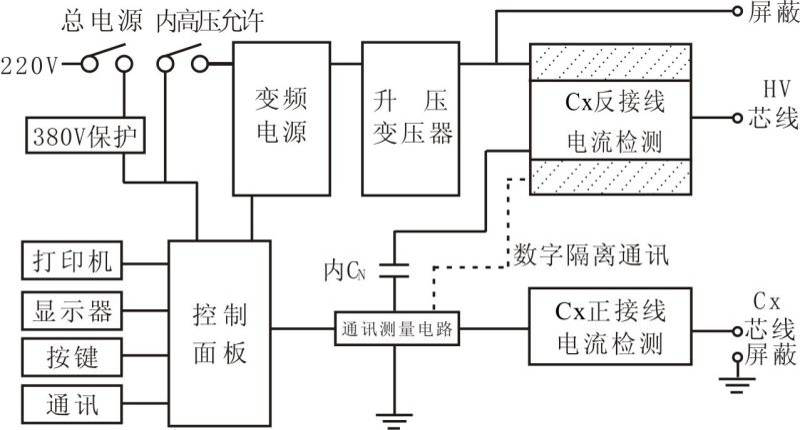

介質損耗參數測試儀的儀器結構：

測量電路：傅立葉變換、復數運算等全部計算和量程切換、變頻電源控制等。
控制面板：打印機、鍵盤、顯示和通訊中轉。
變頻電源：采用SPWM開關電路產生大功率正弦波穩壓輸出。
升壓變壓器：將變頻電源輸出升壓到測量電壓，最大無功輸出2KVA/1分鐘。
標準電容器：內Cn，測量基準。
C_N電流檢測：用于檢測內標準電容器電流，10μA～1A，輸入電阻＜2Ω。
Cx正接線電流檢測：只用于正接線測量，10μA～1A，輸入電阻＜2Ω。
Cx反接線電流檢測：只用于反接線測量，10μA～1A，輸入電阻＜2Ω。
反接線數字隔離通訊：隔離電壓20kV，采用精密MPPM數字調制解調器，將反接線電流信號送到低壓側。
介質損耗參數測試儀的工作原理：
啟動測量后高壓設定值送到變頻電源，變頻電源用PID算法將輸出緩速調整到設定值，測量電路將實測高壓送到變頻電源，微調低壓，實現準確高壓輸出。根據正/反接線設置，測量電路根據試驗電流自動選擇輸入并切換量程，測量電路采用傅立葉變換濾掉干擾，分離出信號基波，對標準電流和試品電流進行矢量運算，幅值計算電容量，角差計算tgδ。反復進行多次測量，經過排序選擇一個中間結果。測量結束，測量電路發出降壓指令變頻電源緩速降壓到0V。
介質算好參數測試儀作為電力工作者經常需要使用到的高壓電力測試設備，具有較高的測試電壓和比較復雜的使用流程，因此電力工作者在實際的工作中，應當先熟讀產品使用說明書，并嚴格按照說明書來進行試驗，同時要屬性設備的工作原理和基本結構，這樣才能達儀器應該有的測試精度。

湖北儀天成電力設備有限公司
2018年8月17日

上一篇：二次負荷測試儀使用中常見問題應當如何處理下一篇：電纜識別儀使用時應當注意哪些問題
