產品詳情

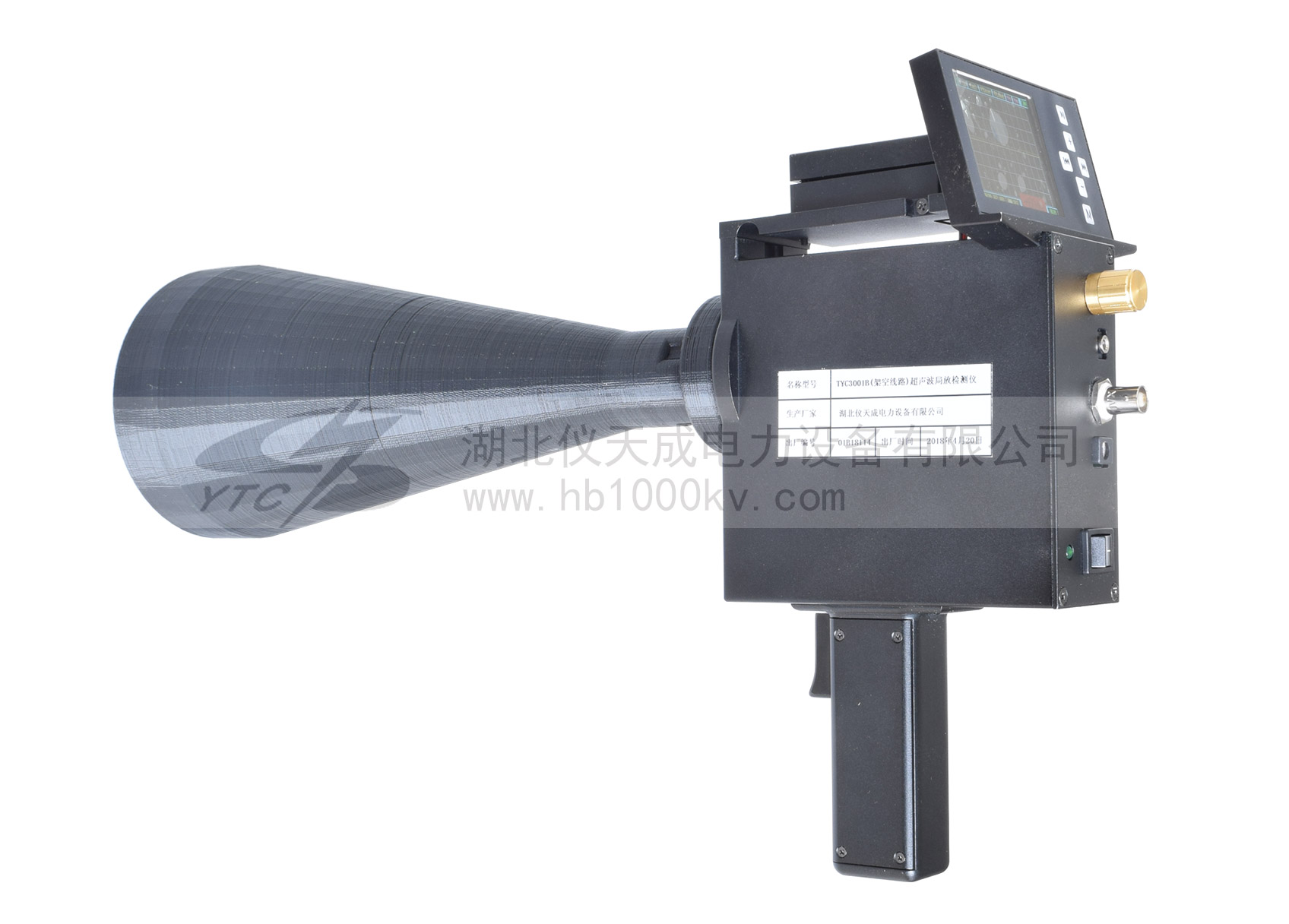

YTC3001B北京手持式超聲波局部放電巡線儀

我司研發的YTC3001B手持式超聲波局部放電巡線儀主要用來進行運行中的電力設備局部放電的監測，適合在我國電力、鐵路、石化行業推廣，是狀態檢修的好幫手。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

產品簡介：
YTC3001B手持式超聲波局部放電巡線儀是我公司集中科研力量，在廣采眾長，降低用戶購買成本的原則指導下研發出的高科技電力檢測設備。電力設備局部放電發生時，產生聲光電熱磁等物理現象。其中聲為超聲波，超聲波是20kHz以上的聲波，人耳聽不到，它以聲源為中心，以球面波的形式向周圍傳播。超聲波為機械波，不受電磁環境的影響。
用接收超聲波信號來判斷局放存在及定位的方法，紅外攝像儀、紫外攝像儀更易優先發現局放故障，因為局放發生時往往先有振動產生超聲后才有熱光磁等物理信號。而YTC3001B手持式超聲波局部放電巡線儀就是根據這一原理研發出來的。

產品主要功能：
1、本產品新增溫濕度顯示、GPS定位功能。
2、本產品有車載巡線功能，巡線速度為30邁左右。
3、對運行變壓器、GIS等高壓一次設備不接觸掃描，發現并定位外部放電；
4、對變壓站開放（露天）設備帶電掃描，發現并定位各種放電（電暈、電弧、閃絡、爬電、斷線、拉弧等）；
5、對運行中的高壓開關柜掃描，發現并定位局部放電、螺絲松動等故
障；
6、發現并定位鐵塔上的絕緣子放電，露天電纜頭的爬電，地下電纜的局部放電；
7、主變及GIS的局放試驗中，用該裝置配合局放儀使用，如有局部放電，可區分是內部放電還是外部放電，如是外部放電，可定位具體的放電點；
8、大型油漬式變壓器、干式變壓器的局部放電；
10、高壓密封氣體液體的泄漏檢測；

產品特征：
1、喇叭型聚能器，槍型外型，放可傳輸到后臺，手持式、非接觸、可視化、可聽并存儲顯示波形、帶電不接觸檢測。
2、具有車載巡線功能
3、信號接收范圍：可達50m。
4、信號放大倍數大、靈敏度高。
5、強度適中的綠色激光描準，陽光下人眼易跟蹤。
6、天線為雷達式環焦天線，聚焦能力強。
7、顯示器可時時顯示波形，并可存儲有價值的波形。
8、定位準確，安全可靠，簡單實用。
9、功能強大，使用范圍廣，適用于電力系統，鐵路及石化冶金等行業
的電力監測、機械故障監測、高壓密封氣體液體等泄露監測。
10、除對鐵路系統的變電站的放電進行巡檢定位外，特別適合鐵路電力
系統的接觸網的各種絕緣及連接故障，查找及定位。詳見后面說明。
11、安全先進，狀態檢修的好幫手。

產品別稱：超聲波局放測試儀、手持式超聲波局部放電檢測儀、架空線路超聲波巡線儀

技術參數 TECHNICAL PARAMETERS

項目	技術參數
結構	喇叭聚能手持式
電路系統	具有抗干擾濾波的模擬電路及數字電路
頻率范圍	異常超聲波信號都有的40Hz（窄頻傳感器）
顯示	16×2液晶顯示并有背光
存儲	可覆蓋存儲99次顯示波形
天線	喇叭型聚能器
電池	鋰電池
操作溫度	-10℃～50℃
探頭	接觸式探頭，非接觸式探頭

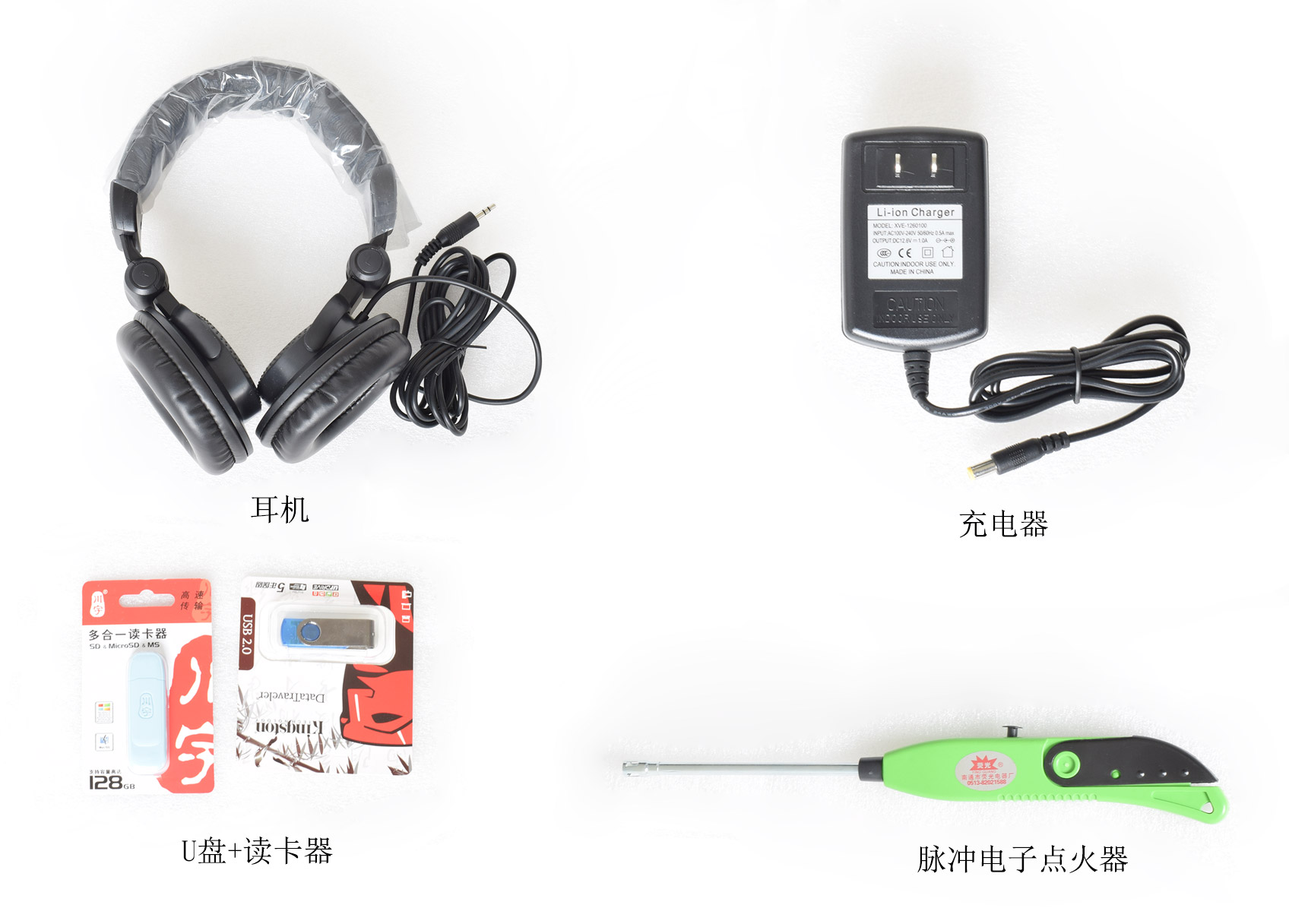

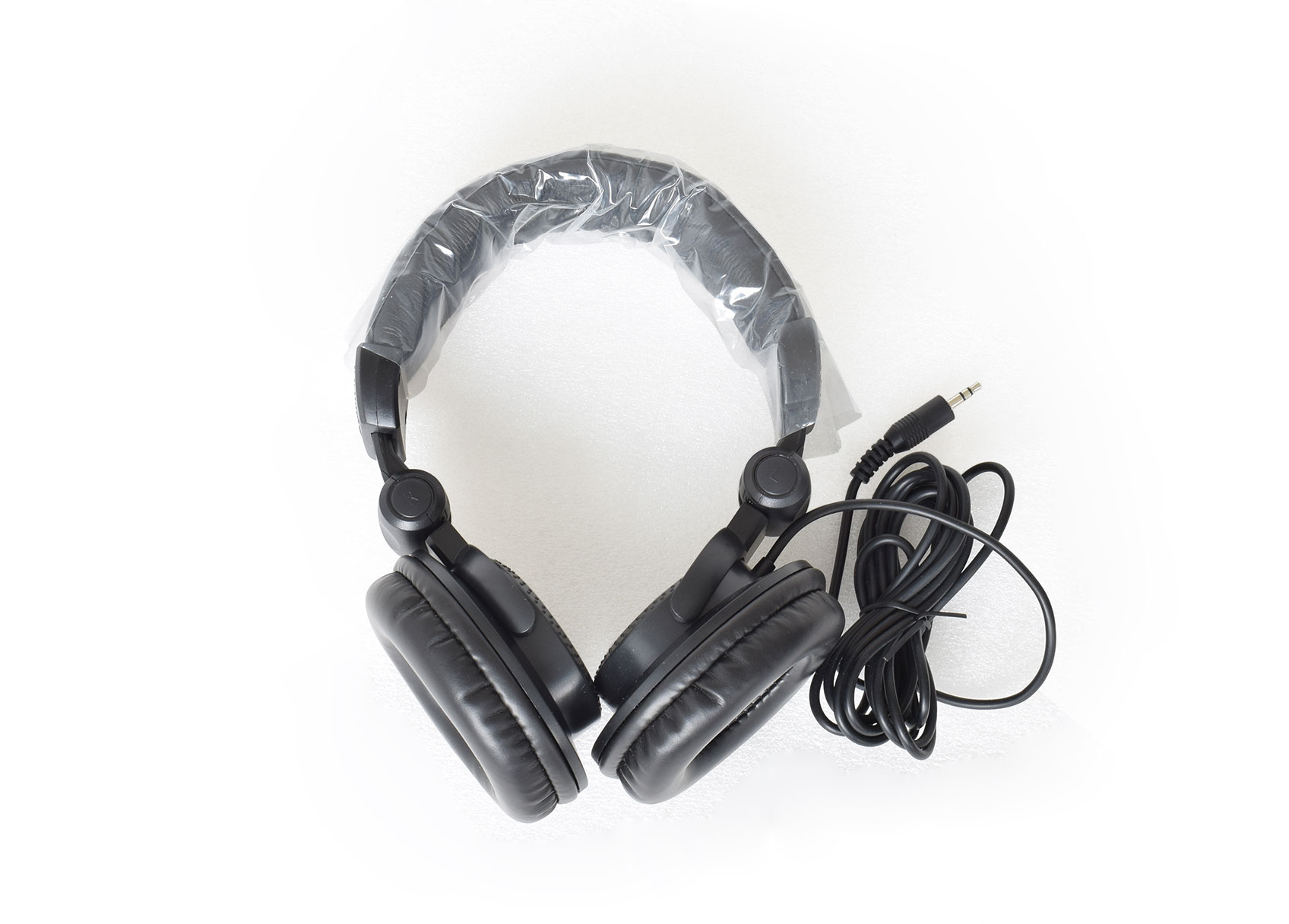

耳機	豪華噪音衰減耳機，可配合使用安全帽
指示	dB值，頻率，電池狀態
靈敏度	最低可檢測-40dB的放電量（峰峰值1mv時為0dB）

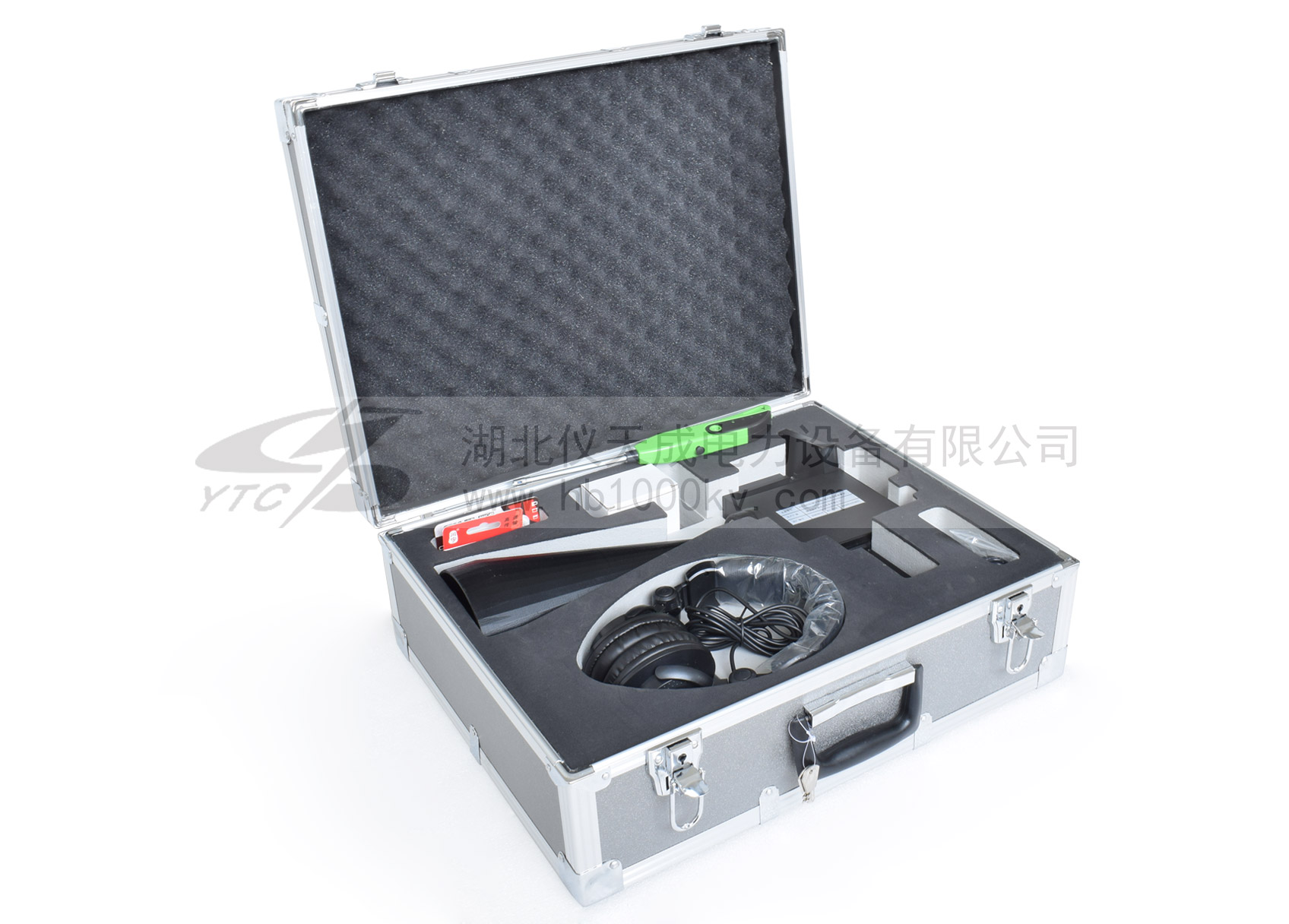

尺寸	鋁制便攜箱55×47×20cm
重量	主機：1.5Kg 全套：8Kg
